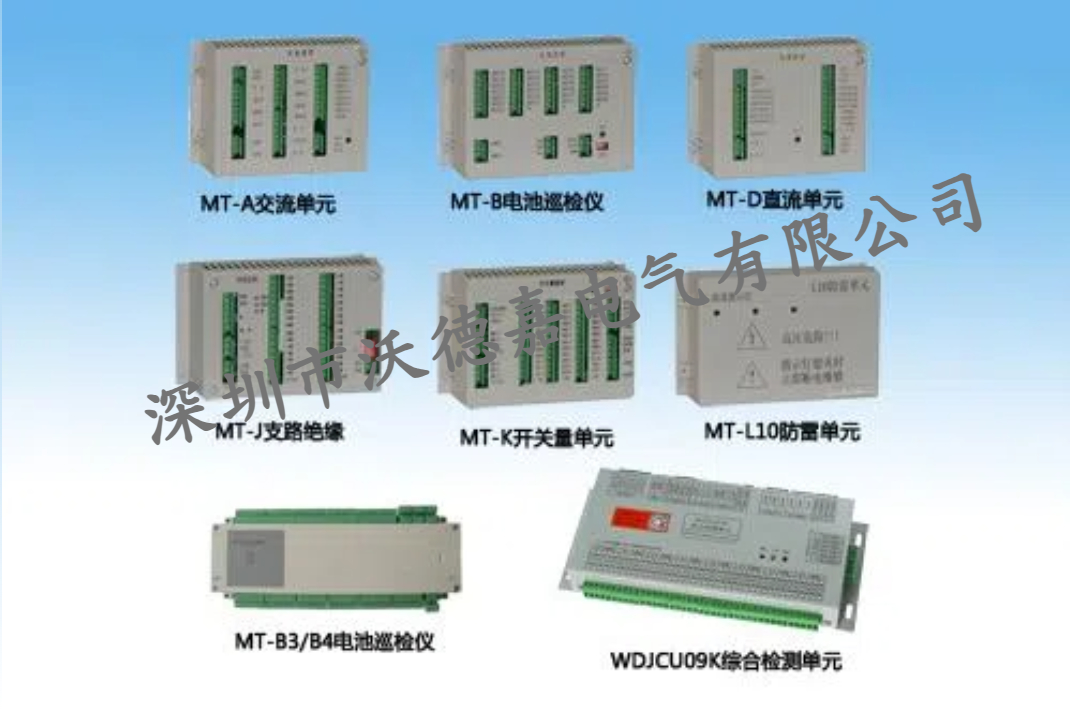

WDJ系列監控單元采用8位CPU設計，由交流監控單元、直流監控單元、開關量監控單元、電池巡檢單元、絕緣監測單元、防雷單元等基礎監控單元構成，用微處理器控制，模塊化結構，配置十分靈活，通過主監控系統，對交流、直流、擴展量的各種模擬量，各種開關量信號采集并上傳主監控進行分析處理，具有聲光告警信息；并且能與艾默生各系列整流模塊、主監控系統能夠無障礙互為通用。

功能特性
■ 交流監控單元：測量兩路三相交流輸入電壓、一路電流；根據交流電壓的狀態自動切換兩路交流接觸器，測量兩路交流接觸器的狀態、防雷狀態、五路交流空開狀態；通過RS485通信總線與系統的主監控完成數據交換。
■ 直流監控單元：測量兩段母線/電池的電壓與電流、環境溫度、三個0～500VDC模擬量數據，起系數可設置；通過RS485通信總線與系統的主監控模塊進行通信。
■ 開關量監控單元：測量40路開關量狀態及7對干結點輸出；開關量狀態可通過設SW1拔碼開關位置來選擇常開或常閉輸入兩種結點，但要求所有狀態量采用統一的輸入方式；通過RS485通信總線與系統的主監控完成數據交換。
■ 電池巡檢單元：有多種規格電池巡檢單元可供選配，負責采集一組或兩組環境溫度、可選擇采集24節/56節/111節單體電池電壓；通過RS485通信總線與系統的主監控完成數據交換。
■ 絕緣監測單元：有多種規格絕緣監測單元可供選配，可選擇30個/62個支路的絕緣狀況監測，測量正負母線對地電壓及各支路對地絕緣電阻，當有監測到支路絕緣不良時，將信息上傳給主監控；通過RS485通信總線與系統的主監控完成數據交換。
■ 防雷器：適用于230/380V供電線路的D級防雷裝置，功能完善，可有效實現各相線（L1、L2、L3）和地（PE）間的共模防護，以及相線間的差模防護；安全性高，具有短路失效和故障告警功能。
■ 絕緣閃光裝置：測量正負母線對地絕緣電阻，當有監測到母線絕緣不良時，母線絕緣下降時指示母線接地情況，發出警告信號；絕緣閃光繼電器內部還集成有閃光繼電器，適用于110V、220V兩種系統。
